泵吸扬尘在线监测系统建设方案

产品需求

2013年9月12日国务院办公厅发布的《大气污染防治行动计划》指出，当前，我国大气污染形势严峻，以可吸入颗粒物(PM10)、细颗粒物(PM2.5)为特征污染物的区域性大气环境问题日益突出，损害人民群众身体健康，影响社会和谐稳定。空气中主要污染物不是PM2.5就是PM10。在建工地和道路扬尘等给PM10的贡献极大，而工地扬尘的监管与治理存在量大、分散、随机和取证不容易等难点。因此建筑工地监管和扬尘治理，是大气污染防治工作的一项重要内容。相关监管部门急需建立一套以高效先进的监测和信息化技术为一体的建筑工地扬尘在线监控系统。

具体现状如下：

1、监管对象种类多、更新频繁、地域、时域分布离散，难以集中监管执法;

2、传统检测技术落后，缺乏有效的在线监测技术和定量化的监管手段;

3、监管部门人力有限，无法实现24小时监管;

4、监测数据缺乏共享，难以实现多部门联合执法;

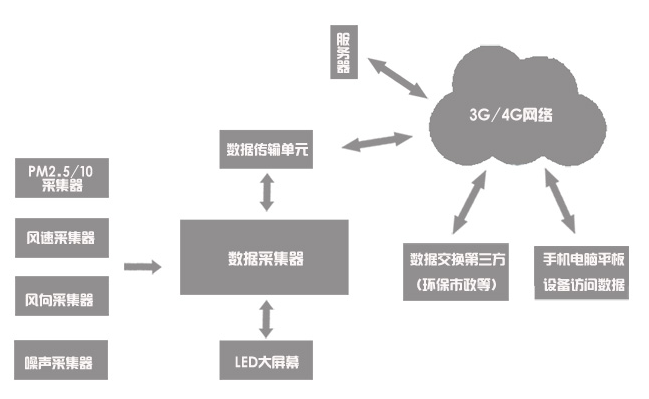

泵吸扬尘在线监测系统架构

产品特点

1：专用的泵吸传感器技术，可实时监测PM2.5/PM10/TSP三种颗粒物浓度;

2：7″真色彩触摸液晶显示屏，中文显示界面，人机交互方便操作(选配);

3：支持视频叠加、喷淋联动等功能;

4：4G无线传输数据，数据传输快捷、安全、稳定;

5：支持数据超标报警及短信提醒功能;

6：具有断点续传及本地存储功能;

7：具有加热除湿功能，可有效减少水气对数据的影响。

泵吸扬尘在线监测设备优势

1)采用ARM架构芯片，拥有足够的运算能力，同时降低功耗，系统运行稳定。

2)系统具有看门狗防死机功能，运行安全可靠，稳定性强;

3)专用的泵吸式扬尘传感器技术，高精度模拟量采集单元，可得到扬尘浓度的准确量化数据。

4)产品已通过了国家环保认证CCEP，省级计量型式器具批准认证CPA及CMA资质认证;产品的功能、性能、安全性、耐环境能力均达认证标准，确保了扬尘在线检测仪在建筑企业现场应用的可靠性及安全性，满足主管部门对建筑行业扬尘排放监督的需求。

5)通过配套的软件监控平台可以实时了解扬尘监测情况，同时支持手机APP远程观看，真正做到随时随地关注工地现场情况。

6)系统支持远程一键升级、配置修改等功能，大大减少人工成本。

7)系统协议支持国标212协议，监测数据可同时直传3个监管平台，做到县市省三级数据上传要求，且可确保数据的准确性。

产品功能

1.数据采集：实时监测颗粒物浓度以及气象参数。

2.数据存储：能够存储实时数据并保存历史数据，具备断电保护功能，断电后所存储的数据不丢失，故障修复后续传功能。

3.数据通信：使用4G通信来进行数据传输，支持远程及本地配置设备参数，同时支持有线RJ45及有线485通讯。

4.数据平台：本司提供免费云平台，并可协助客户对接政府或客户自建平台。通过数据平台可以实时了解整个辖区范围内所有在建项目扬尘在线监测设备的运行情况，可以查询、统计不同阶段的扬尘监测情况绘制实时曲线。

5.人机交互：通过7寸全彩LCD显示屏触摸按键可以直接查看实时数据，查询历史数据，同时还可以通过触摸屏设置设备时间、设备编号等参数(选配)。

6.浓度报警：能够对扬尘监测设备数据浓度等指标进行实时监测，对排放超标数据进行实时报警。

设备可扩展支持GPS定位功能(选配)

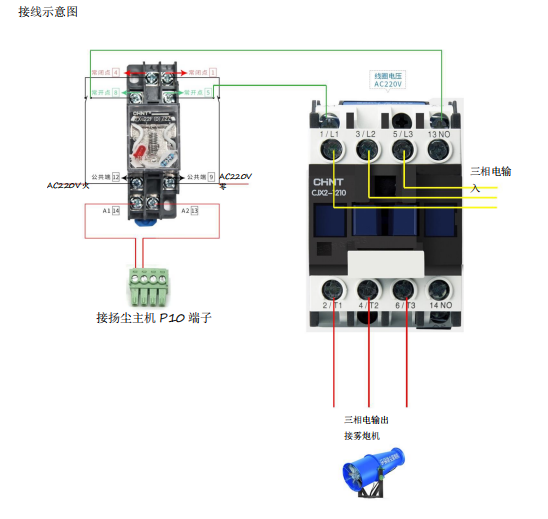

喷淋联动功能

通过前端传感器采集数据传给主控机，当采集的数据超出预设的数值时，此时主控给中间继电器发出命令，中间继电器由常开变常闭，交流接触器瞬间吸合，触发喷雾设备动作。

技术参数

智慧云管理

平台概述

采用自主研发的负物联网大数据管理平台基于全新互联网+，采用分布式弹性服务集群，通过物联网将扬尘设备终端传感器数据实时传输到多维数据仓储云。

10万级各种监测终端作为整个平台的一个节点，无缝组合在一起，做到全天候立体管控，可随时随地查看设备实时数据，历史变化曲线，控制设备状态，远程软件升级，实时画面传输，超标预警。

完善的用户权限管理，对设备数据等设置多级组织架构，载均衡服务器，可10万+级设备同时连接，每天数据吞吐能力千万条。实时性强，并发能力大，数据安全可靠，在线率高，稳定性强。

扬尘大数据展示平台

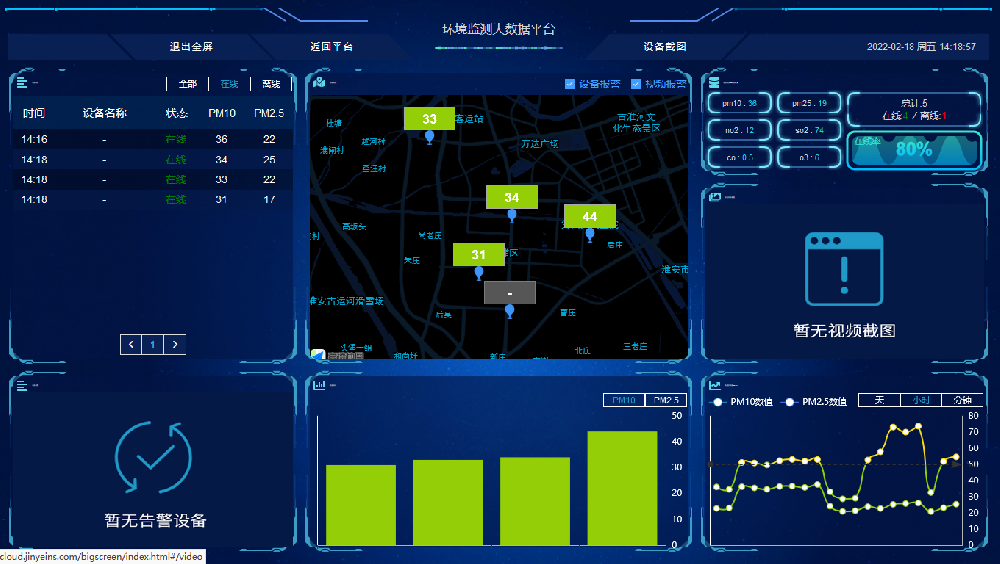

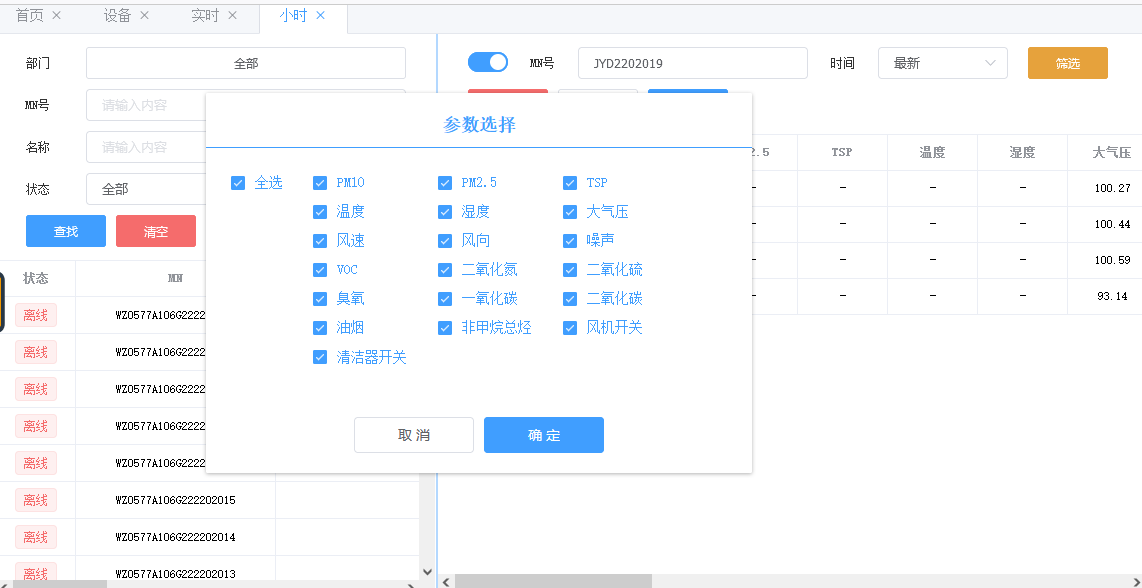

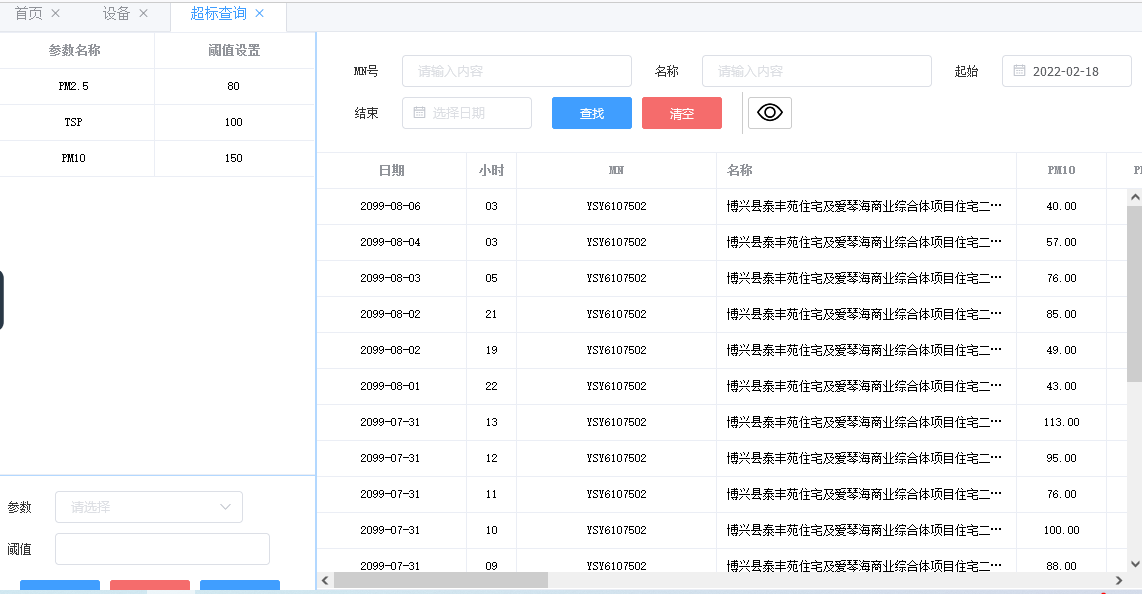

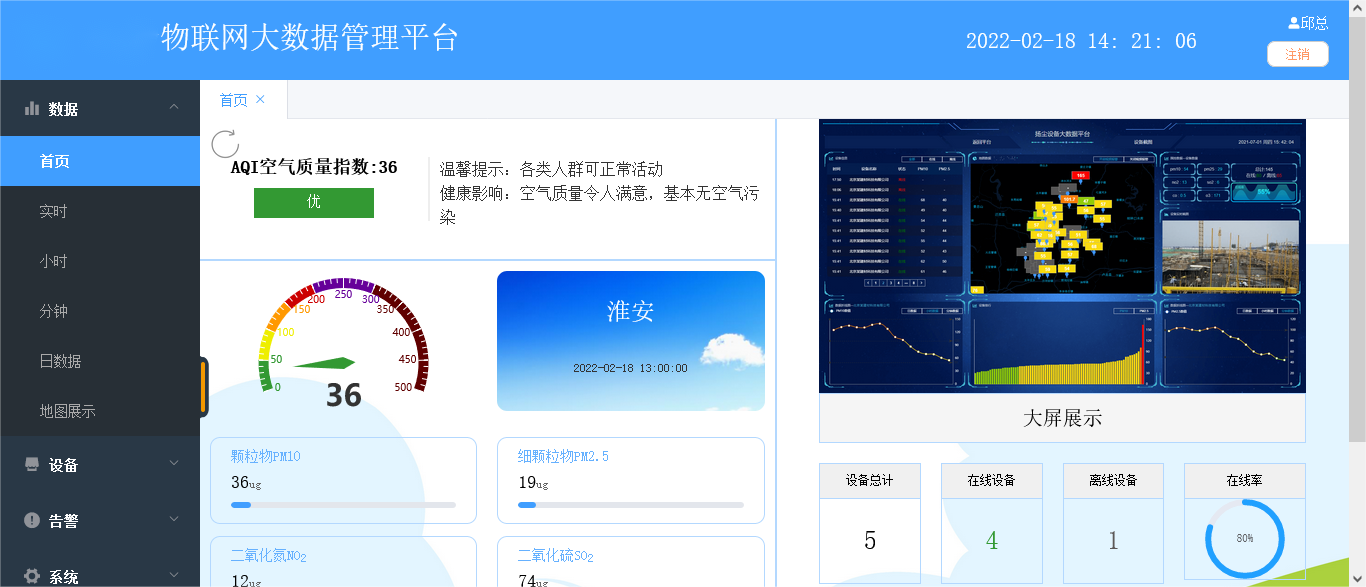

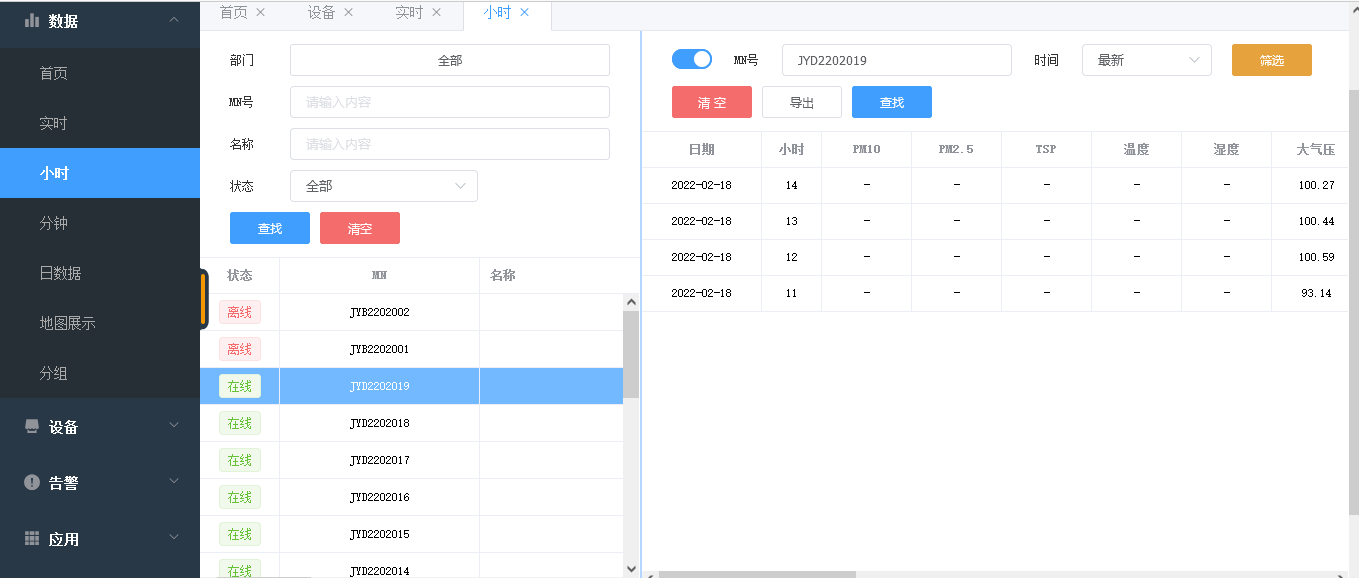

02扬尘大数据展示平台-PC端

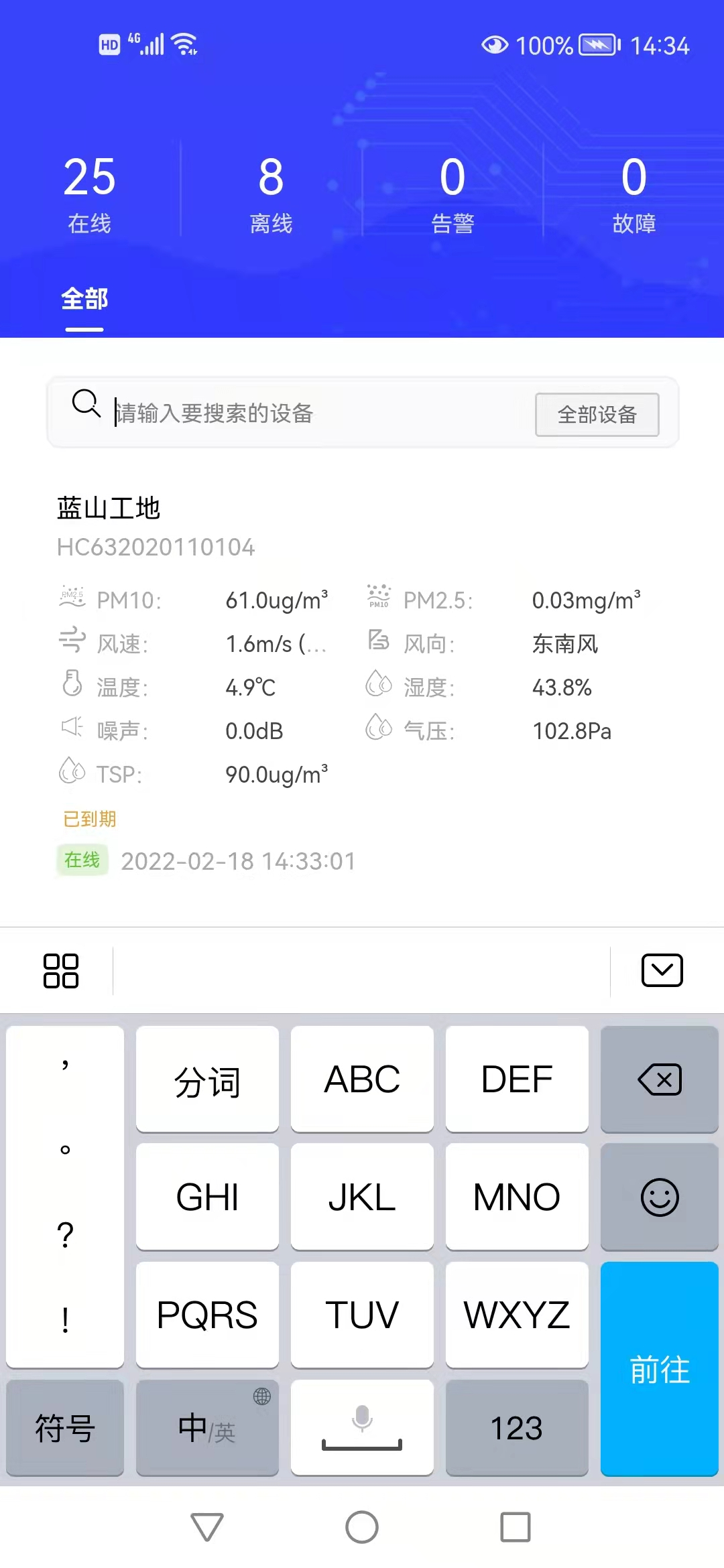

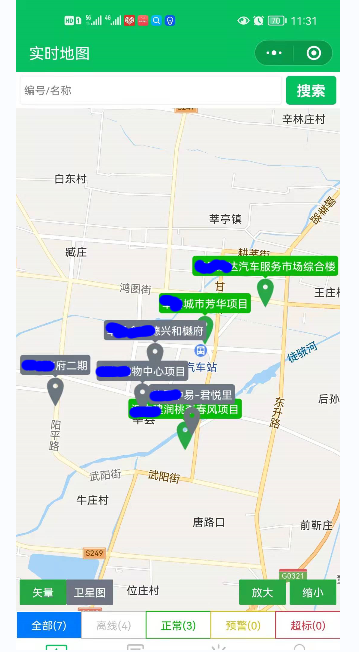

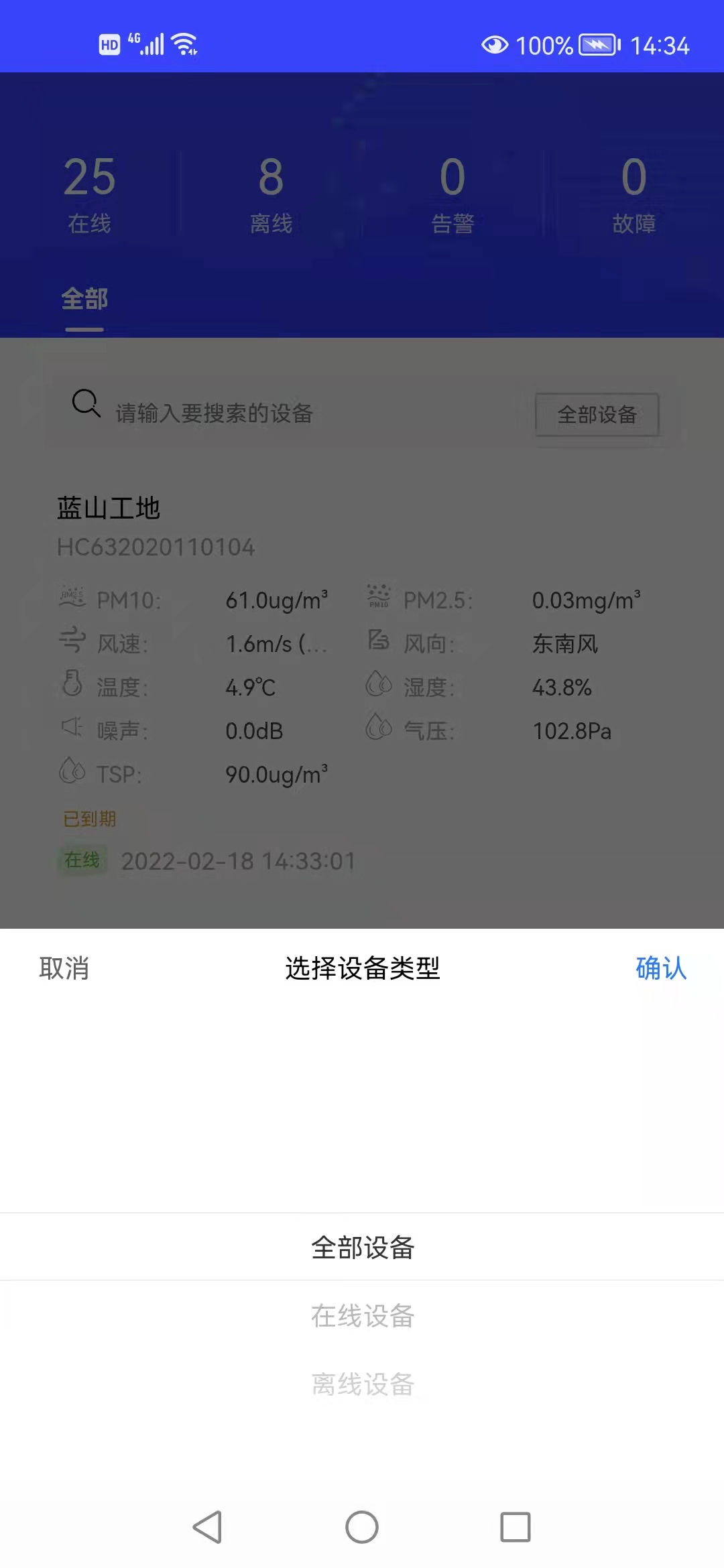

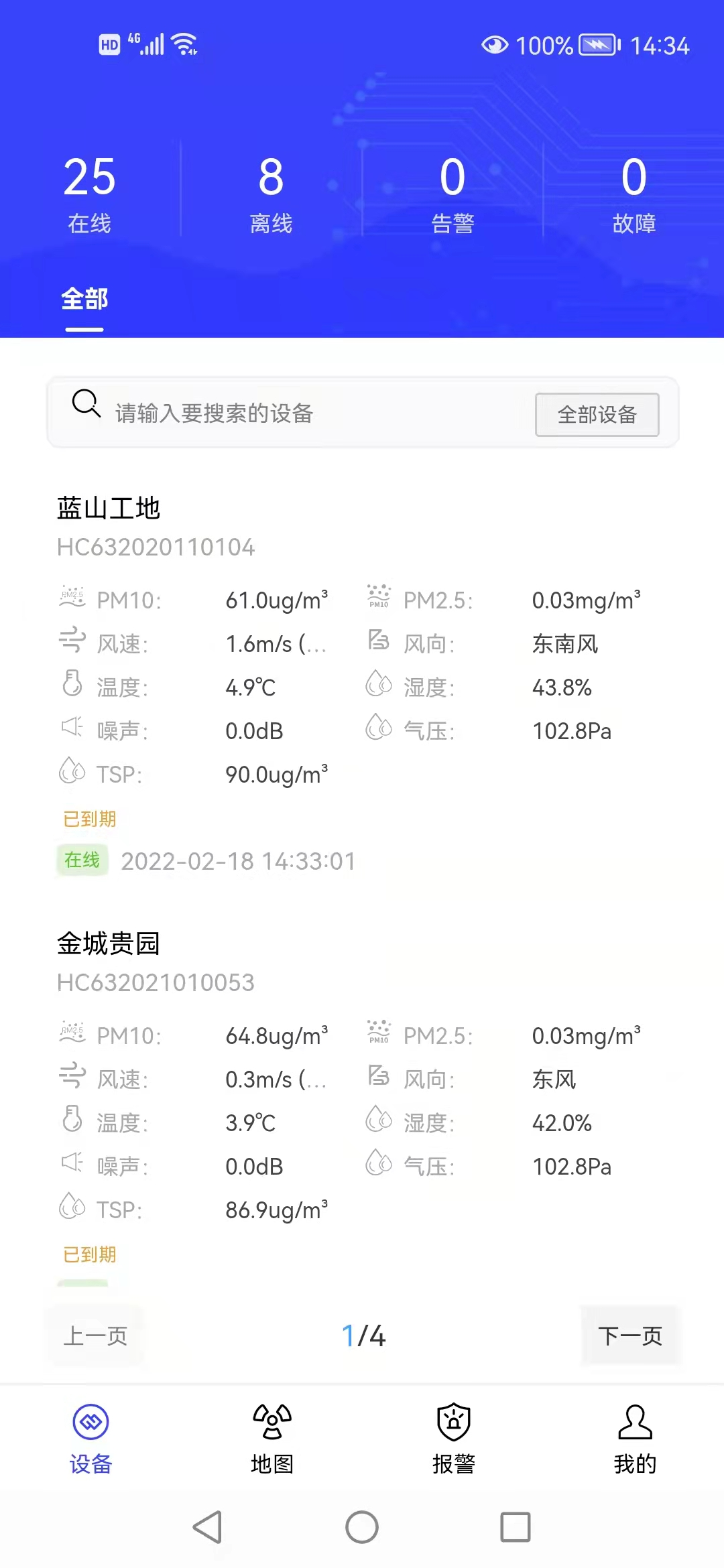

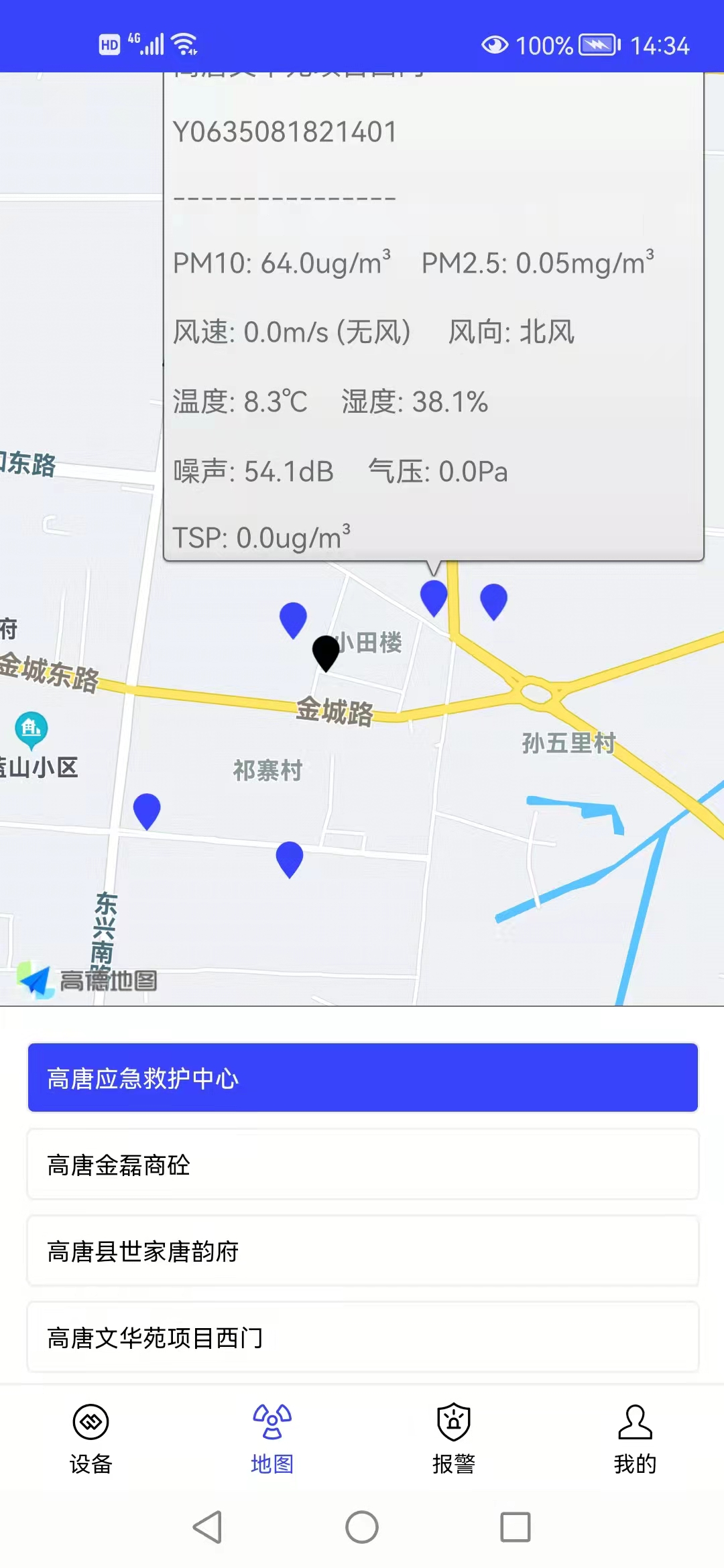

扬尘大数据展示平台-APP端

设备布置要求

软、硬件的对接与布署要求

参数要求

系统：Linux和Windows均（jun1）可。

内存：4G

硬盘：100G，网络宽带1M以上。
